Теплый пол на 4 зоны, автоматика с датчиком рядом с обратной трубой

Теплый пол, разделённый на 4 зоны, управляется системой автоматики, которая обеспечивает поддержание комфортной температуры в каждом участке пола независимо друг от друга. Такой подход повышает энергоэффективность и комфорт, так как позволяет точно регулировать отопление в разных комнатах или частях помещения.

Описание системы и автоматики с датчиком температуры у обратной трубы:

1. Зоны теплого пола:

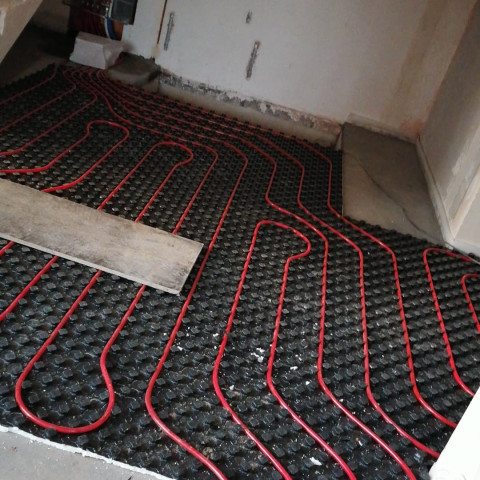

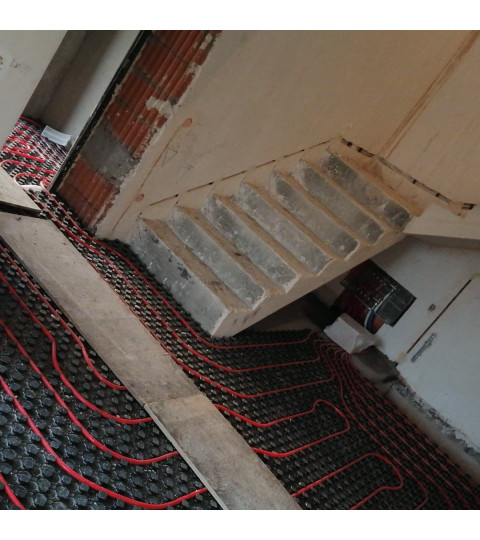

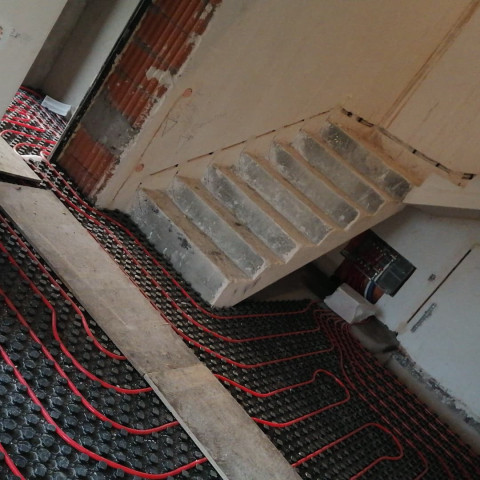

   Пол разделён на 4 независимые контура (зоны). Каждый контур может иметь свой термостат, который управляет подачей горячей воды в этот участок.

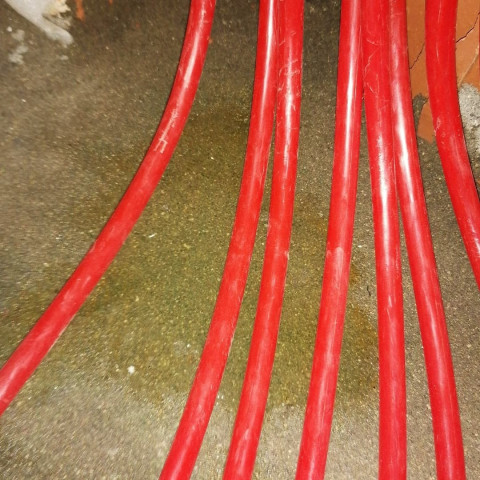

2. Обратная труба:

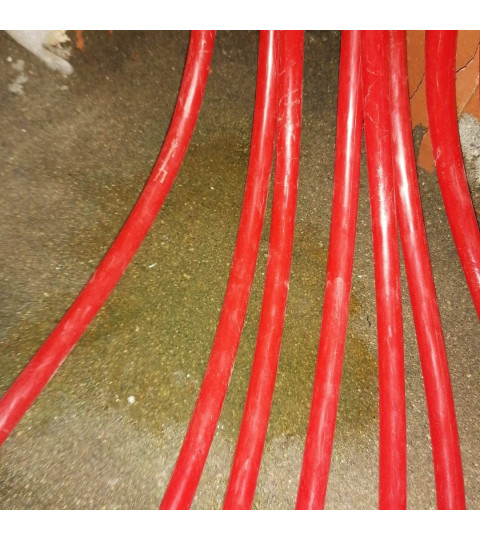

   В системе теплых полов циркулирует теплая вода по подающей трубе и возвращается по обратной. Обратная труба показывает температуру воды после циркуляции по системе, т.е. уже "остывшую" воду.

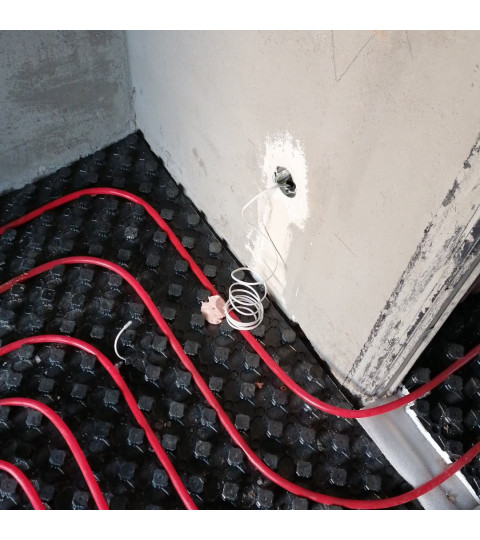

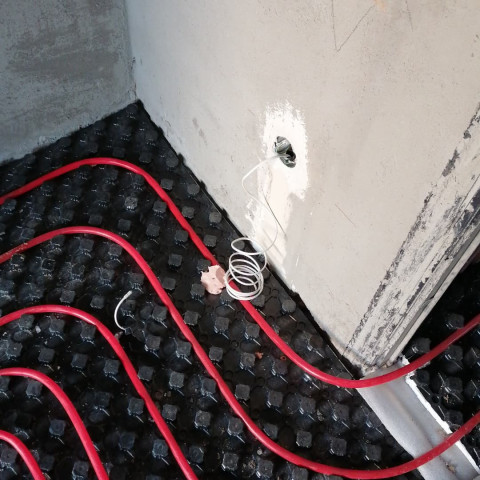

3. Датчик температуры у обратной трубы:

   Устанавливается для измерения температуры воды, возвращающейся после прохождения теплого пола. Такие данные помогают автоматики понимать, насколько эффективно система работает, и корректировать температуру подачи.

4. Автоматика с датчиком у обратной трубы:

   - Получая данные с датчика обратной трубы, контроллер может регулировать степень открытия смесительного узла или подачи теплоносителя, чтобы поддерживать заданный температурный режим.

   - Это позволяет предотвратить перерасход тепла и обеспечивает равномерное и экономичное отопление.

5. Компоненты автоматики:

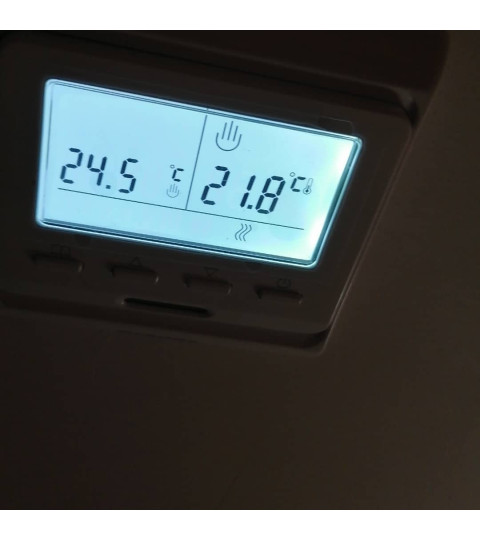

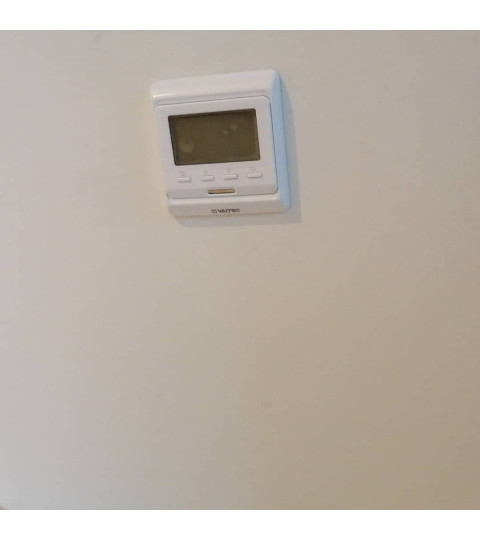

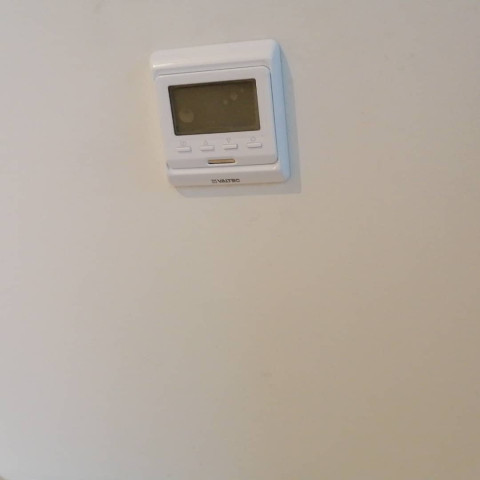

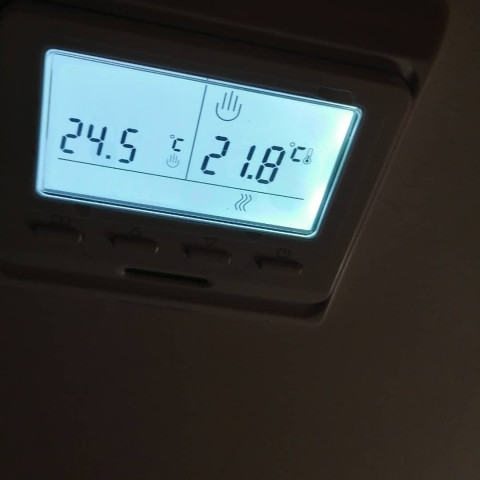

   - Термостаты зон — для регулировки температуры в каждой зоне.

   - Контроллер управления — управляет работой клапанов и циркуляционного насоса.

   - Смесительный узел с сервоприводом — регулирует подачу горячей воды, основываясь на данных от датчика обратной трубы.

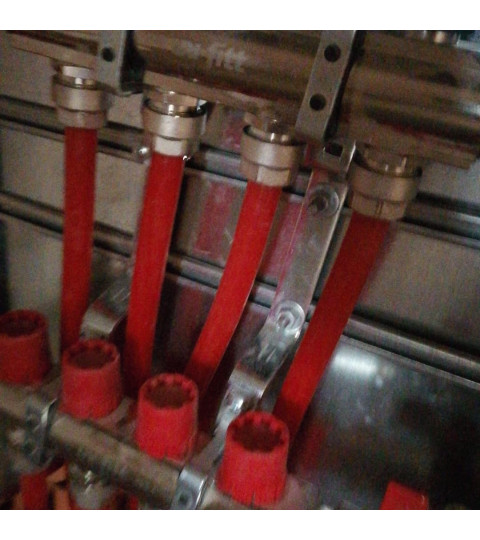

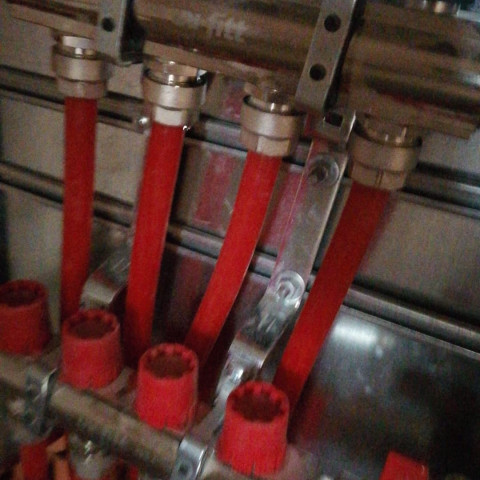

   - Датчик температуры обратного теплоносителя — обычно устанавливается на обратной трубе возле коллектора.

Преимущества такого решения:

- Экономия энергии за счёт точного управления.

- Повышение комфорта в каждой зоне.

- Продление срока службы оборудования за счёт контролируемого температурного режима.

- Возможность интеграции с общей системой умного дома.
