Схема подключение одно - двух фазных нагревателей с контактором, в электролюкс epvs, ervx

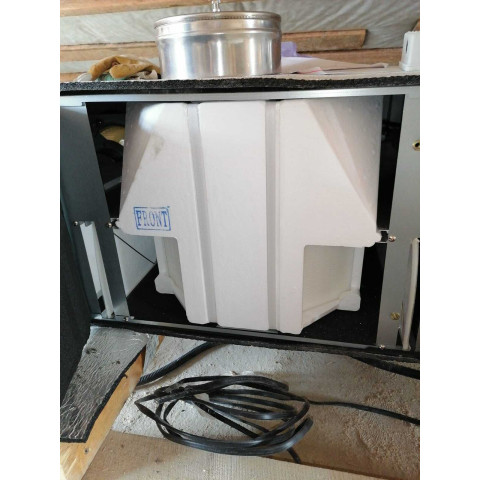

В Electrolux EPVS/ERVX (тепловые насосы/вентиляционные установки) подключение нагревателей может осуществляться через контактор для управления мощными ТЭНами.

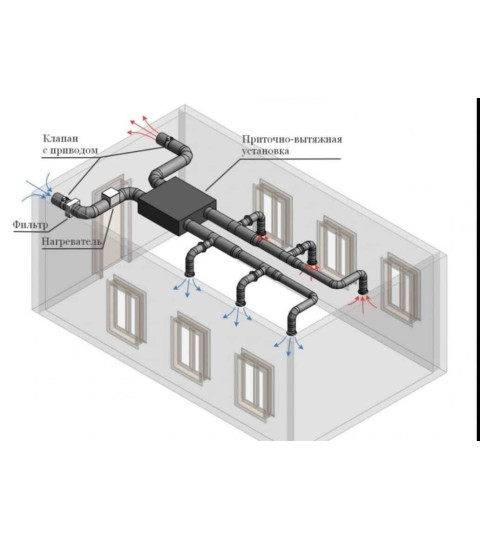

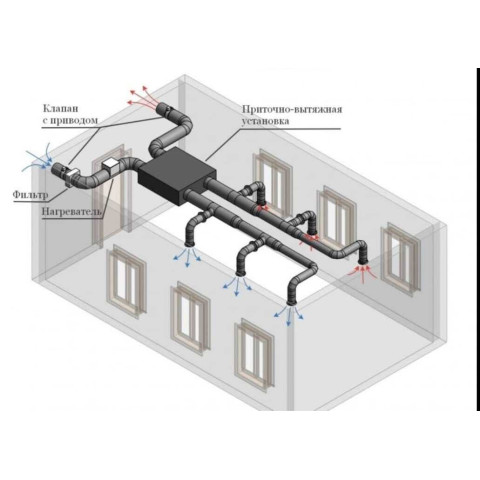

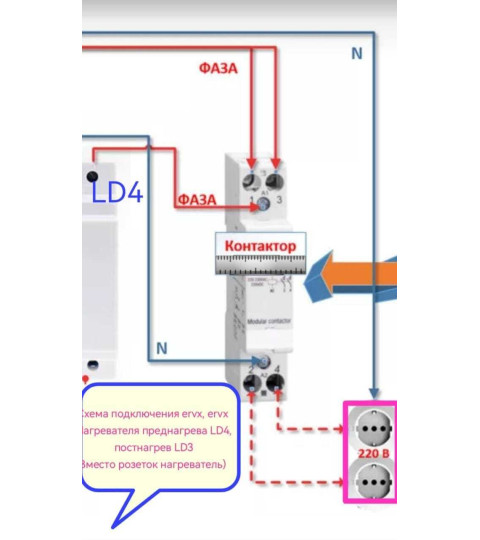

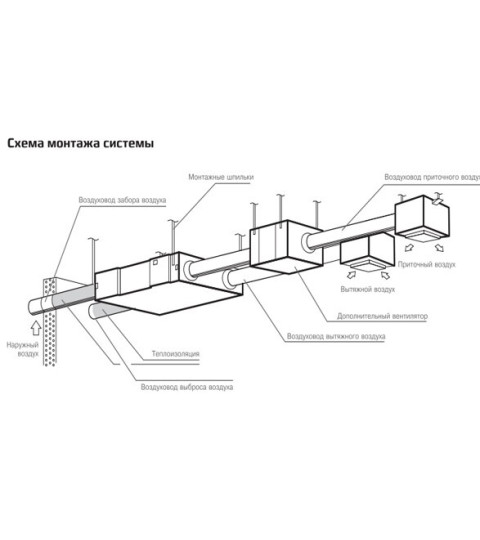

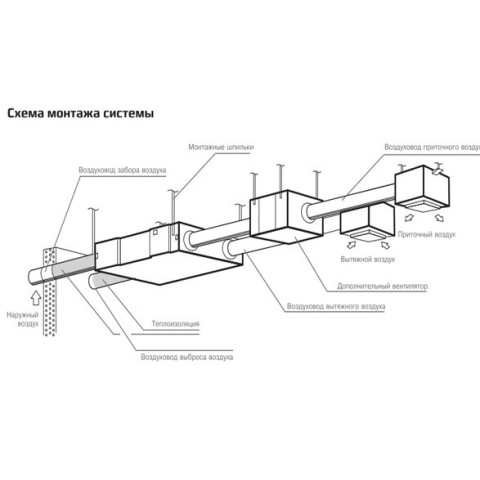

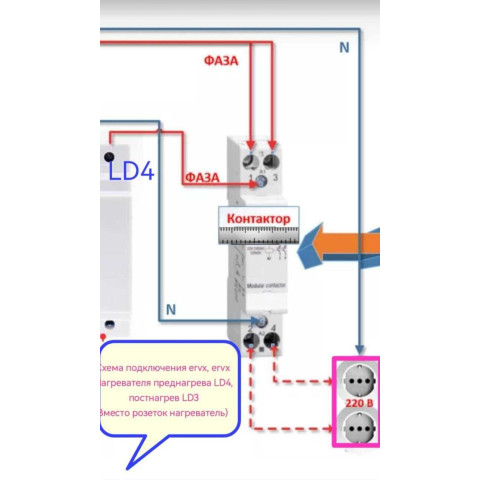

1. Подключение однофазного нагревателя через контактор

Компоненты:

Однофазный ТЭН (~230 В)

Контактор (катушка 230 В, контакты на нужный ток)

Автоматический выключатель (по току нагрузки)

Термостат или управляющий сигнал от EPVS/ERVX

Схема:

Фаза (L) → Автомат → Катушка контактора (A1)

Ноль (N) → Катушка контактора (A2)

Фаза (L) → Автомат → Силовые контакты (1L1)

Выход с контактора (2T1) → Нагреватель (L)

Ноль (N) → Нагреватель (N)

Управление:

Контактор включается по сигналу от платы управления EPVS/ERVX (через реле или термостат).

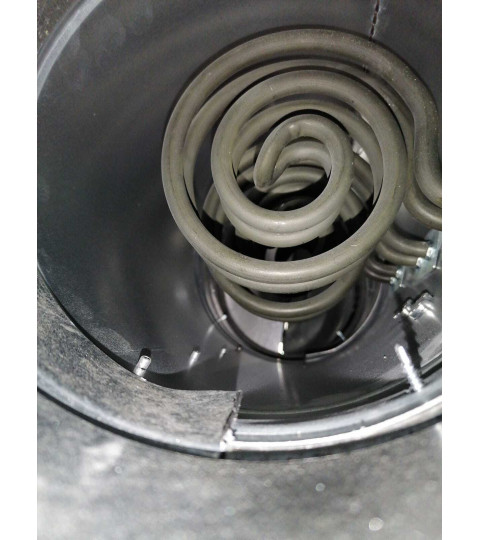

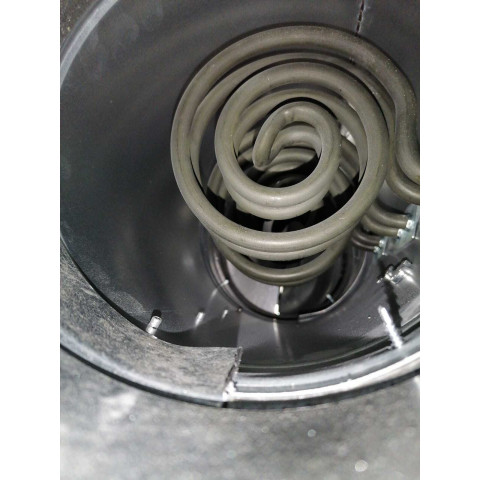

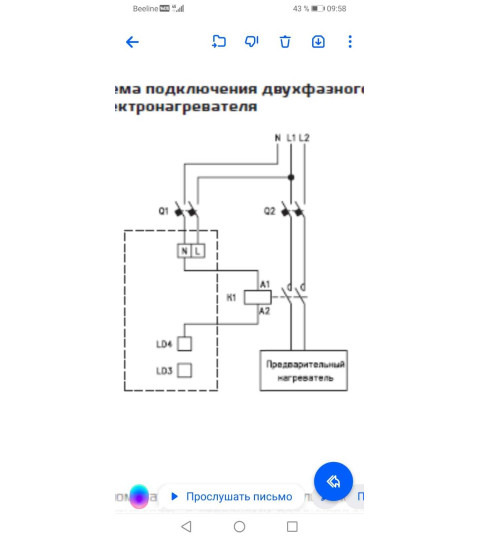

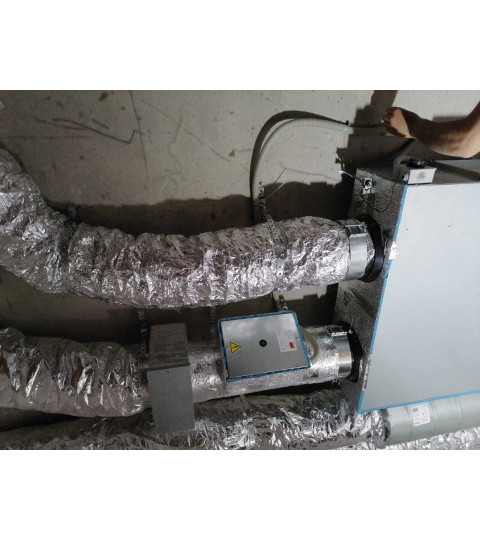

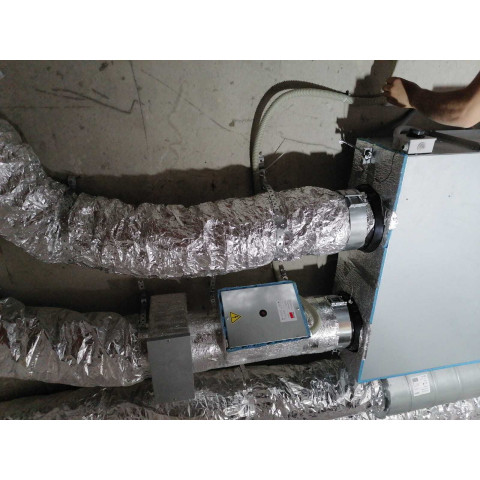

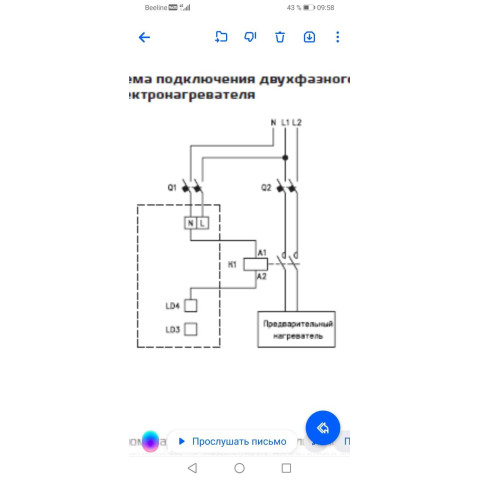

2. Подключение двухфазного (междуфазного) нагревателя через контактор

Компоненты:

Двухфазный ТЭН (~400 В, подключение между L1 и L2)

Контактор (3-полюсный, катушка 230 В)

Автоматический выключатель (2P)

Схема:

Фаза 1 (L1) → Автомат → Контактор (1L1)

Фаза 2 (L2) → Автомат → Контактор (3L3)

Выход с контактора (2T1 и 4T3) → Нагреватель (L1 и L2)

Ноль (N) → Нагреватель (если есть)

Управление:

Катушка контактора (A1-A2) подключается к управляющему реле EPVS/ERVX (230 В).

3. Особенности для Electrolux EPVS/ERVX

Управляющий сигнал для контактора берется с клемм управляющей платы (обычно "Q" или "Relay Out").

В некоторых моделях есть встроенные клеммы для подключения ТЭНов, но при большой мощности требуется контактор.

Защита:

Термопредохранитель в цепи нагревателя.

УЗО или дифференциальный автомат (рекомендуется).

Вывод:

Однофазный нагреватель подключается через однополюсный контактор.

Двухфазный нагреватель требует двухполюсного (или трехполюсного) контактора.

Управление контактором идет от платы EPVS/ERVX через слаботочное реле.

Если у вас конкретная модель и мощность нагревателя, можно уточнить схему! Мы можем помочь с подключением.
