Сложный климат-контроль в стоматологии: как мы уложились в 15 млн
К нам обратилась стоматология для расчета и монтажа вентиляции и кондиционирования. Сначала набросали черновое ТЗ, согласовали стоимость — 15 миллионов рублей. Цена формировалась не только исходя из размеров помещения. Учитывать нужно было множество специфических моментов. Показываем, как решали задачи с шумом, медстандартами и архитектурными ограничениями, получив в итоге тихую и экономичную систему на 70 кВт.
Красота и шум

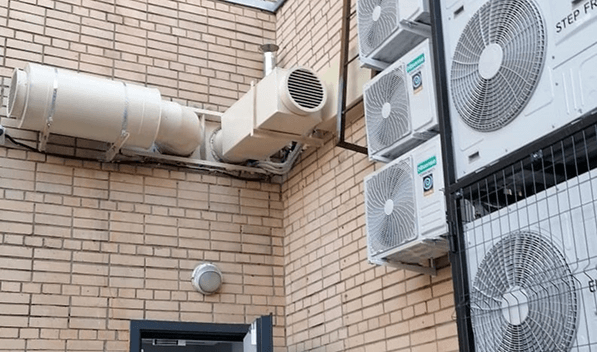

Решетки на фасаде выкрасили в цвет кирпича, потому что это центр столицы; по той же причине поставили шумоглушители. Кондиционеры поставили на антивандальный кронштейн. Оборудование мы разместили на полу, чтобы исключить вибрации и шум, что было бы неизбежно, если бы оборудование стояло на крыше.
Пуско-наладка
Сначала уложили трубу хладагента, опрессовали (это процедура проверки герметичности системы кондиционирования, которую проводят с помощью азота под высоким давлением перед заправкой хладагентом; этот процесс позволяет выявить утечки в трубопроводах, соединениях, местах вальцовки и пайки), чтобы во время ремонта не было никаких проблем. После снова проверили, что давление в норме, — значит, эту трубку не сломали и не погнули. Окончательный монтаж продолжили после того, как помещения были подготовлены. Повесили внутренние блоки, решетки.
Особенности
Так как это медицинский объект, все воздуховоды с решетками закрыли пленкой на время ремонта, чтобы в систему не попала пыль . Пусконаладочные работы производили уже по чистовой отделке, чтобы случайно не засосался грязный воздух. Наши технические решения, внимание к деталям позволили выполнить все работы качественно и в срок, не превысить смету, сделать систему энергоэффективной, а значит сэкономить бюджет заказчика.
Медицина

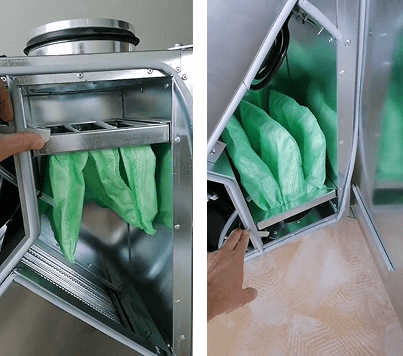

Для медицинских помещений более жесткие требования. Важно было выбрать правильную степень очистки воздуха. В нашем случае использовали фильтры G3 (грубый, для первой ступени очистки) и G7/G9 (тонкая очистка). Вентиляционная система операционной должна была быть не связана с другими помещениями. Рентген-кабинет — без рекуперации, решётки обязательно снизу, 40 см от пола (так вентиляция вытягивает осевшие на пол частицы пыли, не поднимая их в воздух), вытяжка — отдельная. Для проверяющих органов мы подготовили таблицы по воздуху, заказчик всё успешно согласовал при вводе в эксплуатацию.
Система кондиционирования
Чтобы учесть все требования, предложили клиенту не сплит, а VRV-систему (Variable Refrigerant Volume — система с переменным расходом хладагента).
Её фишка в том, что она использует единую магистраль хладагента. Такая система, в отличие от классических сплит- или мульти-сплит-систем, более мощная по напору фреона в трассе и позволяет на 1 наружный блок повесить от 5 до 40 внутренних в зависимости от мощности оборудования.
Это избавляет от "паутины" из отдельных труб, характерной для классических решений, и дарует три выгоды:
- Беспрецедентную гибкость при проектировании крупных объектов: можно легко распределять внутренние блоки разных типов и мощностей по всему зданию, соблюдая архитектурные и дизайнерские ограничения.
- Независимый климат-контроль в каждом помещении и значительную экономию энергии. Каждый внутренний блок работает по индивидуальным настройкам, а система в целом оптимизирует энергопотребление, подавая хладагент именно туда, где это необходимо. На таких больших площадях это приводит к существенному снижению эксплуатационных затрат.
- Низкий уровень шума. Как наружные, так и внутренние блоки современных VRV-систем спроектированы для максимально тихой работы, что критически важно для комфорта в офисных, гостиничных или жилых комплексах.
Установки сделали в спец исполнении - каркасно-панельном. При такой большой площади помещений для установок делается специальный каркас из 30–50 мм сэндвич-панелей.
На 25 кабинетов вышло два наружных блока системы кондиционирования VRV и по 12 внутренних блоков на каждый наружный. Система холодоснабжения всего здания получилась на 70 кВт. Управляется система из одной точки, где пользователи могут менять температуру и отключать систему в разных помещениях.
